软件介绍

CAD图纸预览与分割器是一款帮助用户快速打开CAD图纸进行图纸预览和分割的强大软件，使用这款软件用户可以对添加到软件上的CAD图纸进行编辑处理，可以对CAD图纸文件进行快速预览和切割，该软件体积轻量、简单易用，是一款非常方便实用的免费图纸浏览软件；CAD图纸预览与分割器功能强大、简单专业，操作简单便捷且启动速度极快，不需要安装AutoCAD软件也可以对CAD图纸独立进行编辑处理，可以帮助用户对CAD图纸背景颜色、选取设置等进行操作，让用户可以轻松对CAD图纸进行浏览和分割。

软件功能

打开AutoCAD图纸（支持AutoCAD的二种文件格式：*.dwg和*.dxf）

对AutoCAD图纸进行预览（平移、缩放等）

对AutoCAD图纸进行剪裁（即选取并删除图纸中的部分图形）。

对剪裁结果进行保存（将剪裁后的图纸单独保存成一个dwg或dxf文件）

对AutoCAD文件进行版本转换（比如：将dwg文件另存成为dxf文件）

软件特色

1、CAD图纸预览与分割器绿色安全、完全免费

2、支持将大型的CAD图纸预先进行剪裁

3、快速打开并转换CAD图纸

4、不依赖于AutoCAD，可以读写AutoCAD图纸

5、极其简单易用、功能分布整齐明显一目了然，一看就会

6、支持图纸快速编辑、裁剪

使用方法

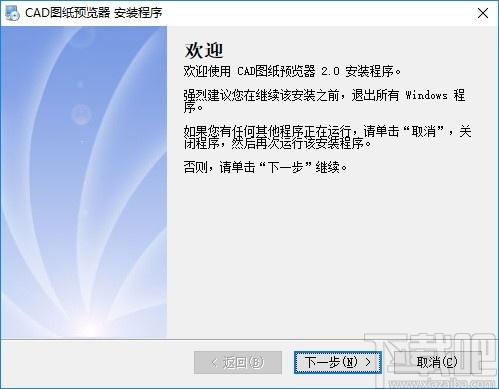

1、完成软件安装双击软件弹出软件安装弹框，点击下一步即可进行软件安装

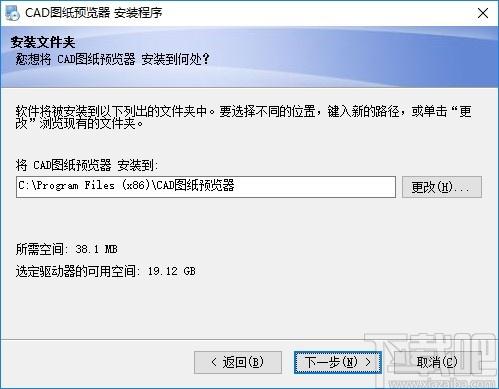

2、进入软件安装位置选择界面，点击管理类按钮可以进行软件安装路径进行设置

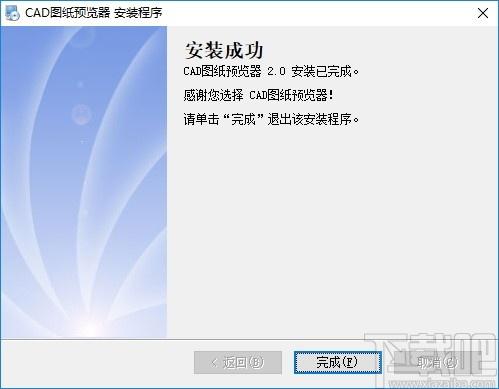

3、完成软件安装后点击完成按钮即可关闭软件安装弹框

4、双击软件进入软件CAD图纸浏览与分割界面，该界面可以添加CAD文件进行浏览和分割

5、点击软件左上角的文件按钮可以对CAD图纸文件进行添加

6、将CAD文件添加到软件上可以对图纸进行浏览编辑

官方教程

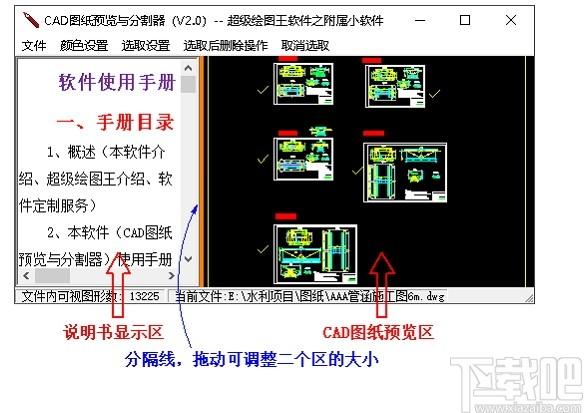

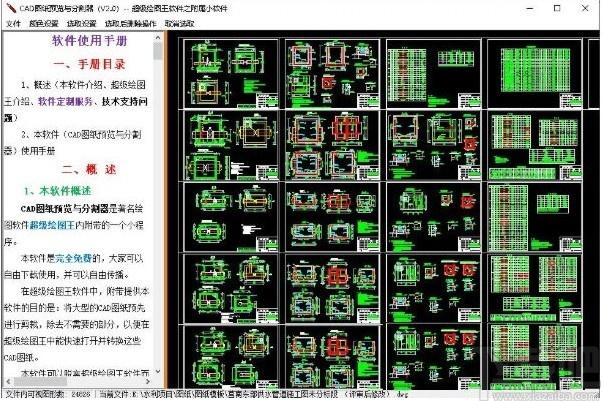

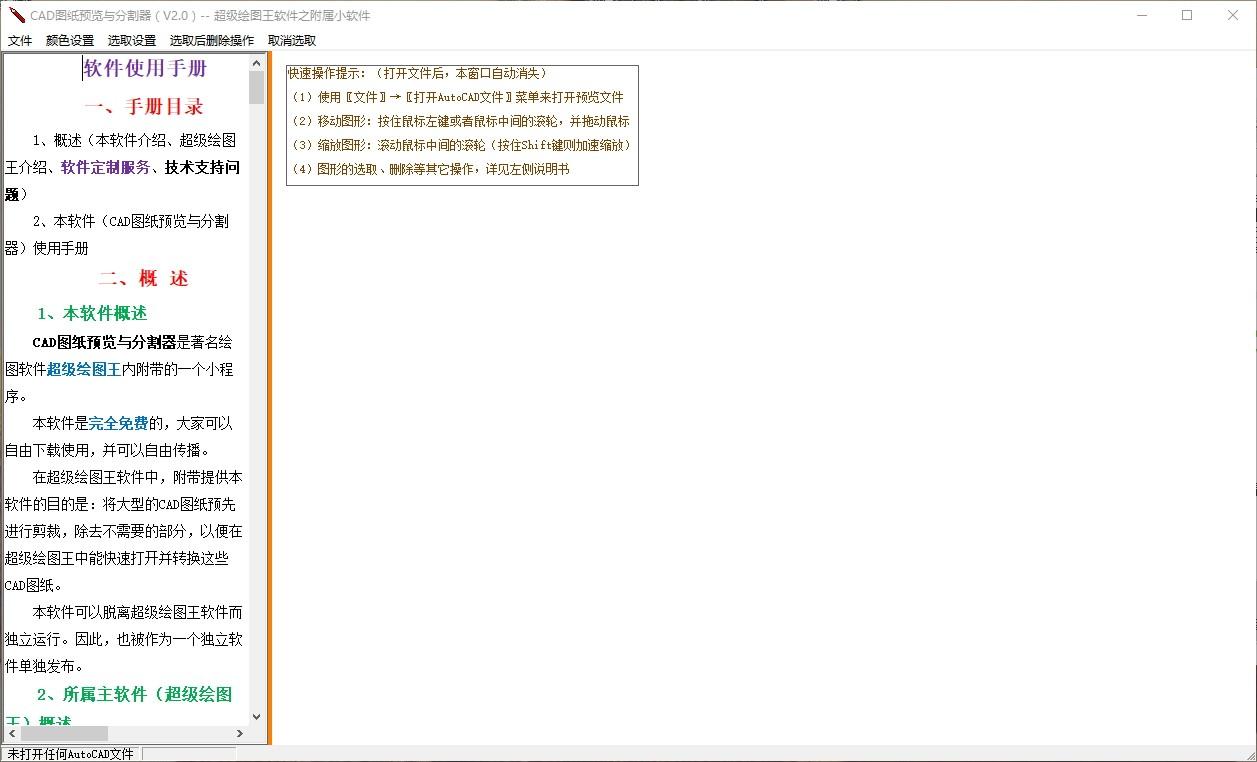

软件启动之后，画面如图3所示。

画面的左侧是说明书的显示区，右侧是AutoCAD图纸的预览区。用鼠标拖动二个区中间的粉红色分隔线，可以调整二个区的大小。

3、打开图纸

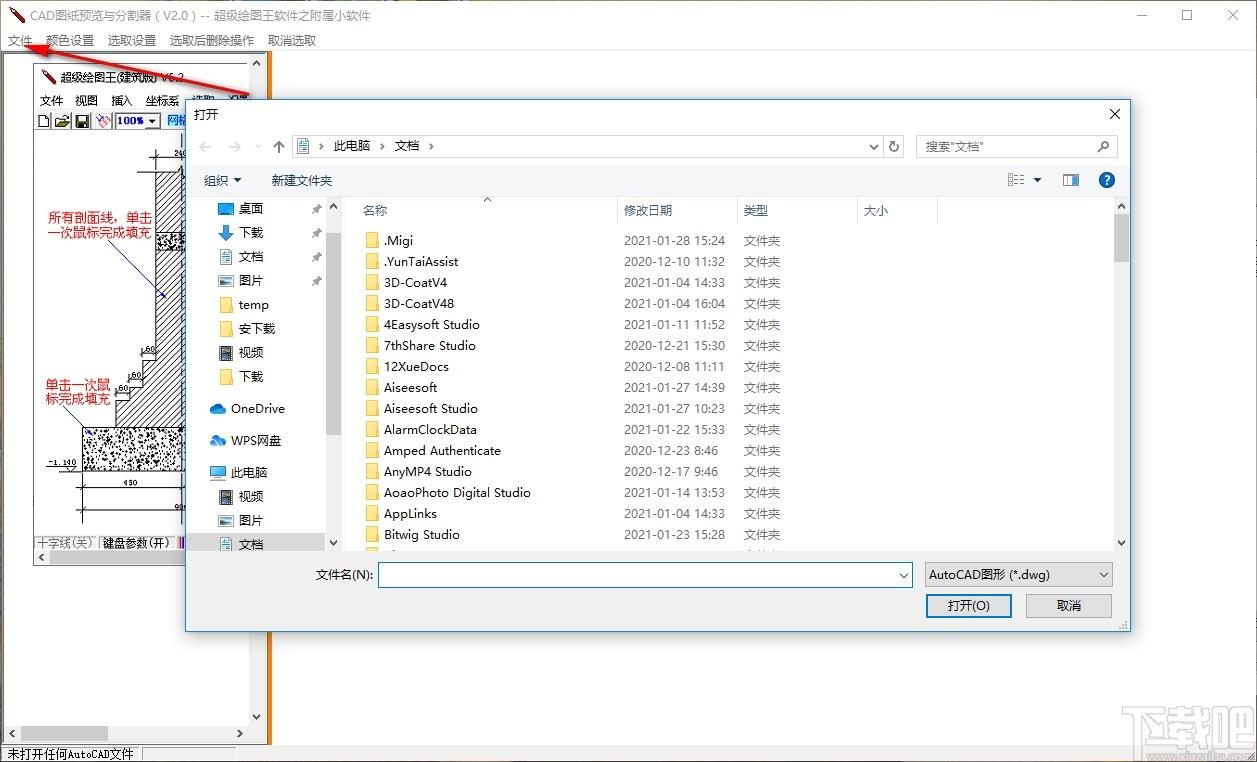

使用〖文件〗→〖打开AutoCAD文件〗菜单，来打开需要查看的AutoCAD图纸。

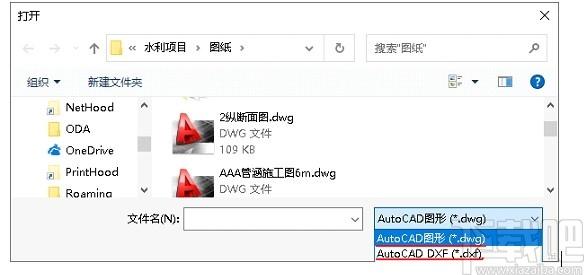

支持打开*.dwg和*.dxf文件，只需要在如图4所示的文件打开对话框中正确选择文件类型即可。

说明：AutoCAD图纸打开后，有些文字可能显示为问号，原因是您的电脑上缺少相应的AutoCAD字体文件所导致。

4、浏览图纸

①缩放图形

滚动鼠标中间的滚轮，就可以对图纸进行缩放（与AutoCAD中的缩放操作完全一致）。

另外，按住Shift键后再滚动鼠标滚轮，可以加快速缩放。

②平移图纸

按下鼠标左键或者中间的滚轮，然后拖动鼠标，就可以平移图纸（与AutoCAD中的平移操作相比，增加了左键拖动功能）。

5、选取图形

①概述

本软件除了预览AutoCAD图纸外，还可以选取并删除AutoCAD图纸中的部分图形。

选取操作是删除操作的前提，选取操作通过指定选取框来实现。

②指定选取框

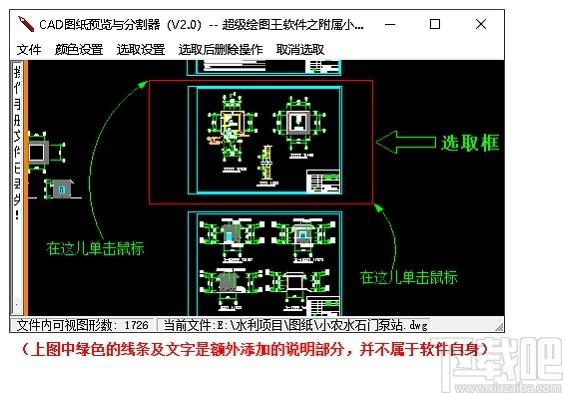

在图纸上任意二点处单击鼠标，就会在二个鼠标单击点之间添加一个选取框，如图5所示。

默认情况下，选取框添加后，显示为一个红色矩形。选取框的颜色可以设置，见后面的介绍。

③调整选取框

选取框添加之后，其终点可以调整（但起点不能调整）。

调整方法为：按住Shift键，并在新的选取框终点处单击鼠标。

④选取结果

选取框指定之后，选取框内的图形自动被选中。选中图形会闪烁3次，以提示用户。

⑤取消选取

在已选取图形后，只有先取消当前的选取，才能重新开始一次新的选取操作。

取消选取的方法为：单击主菜单栏上的“取消选取”菜单，或者按Esc键。

另外，还可以通过选取之后的右键菜单来实现取消选取。

⑥设置选取方式

选取方式有二种：

l只在完全位于选取框内的图形才会被选中。

l完全位于选取框内，或者与选取框相交的图形，均被选中。

通过〖选取设置〗主菜单下的二个子菜单之一来进行选择，如图6所示：

默认情况下，使用第一种选取方式。

6、删除图形

①概述

只有先选取图形，然后才能进行图形的删除工作。

在已选取图形后，可以删除如下范围的图形：

l删除已选中的图形（即保留图纸中的未选中部分）

l删除未选中的图形（即保留图纸中的已选中部分）

②删除操作

通过〖选取后删除操作〗主菜单下的二个子菜单之一来进行删除，如图7所示：

另外，也可以在图形选取之后，通过右键菜单来完成图形删除操作。

③说明

删除操作只是从内存中的图纸中进行删除，磁盘上的CAD文件中的图形并不进行删除。

④取消删除

对于删除操作，没有直接提供撤销功能。但是，可以通过重新打开原始磁盘文件的方式，来将显示结果恢复至最初状态。

使用〖文件〗→〖重新加载最后文件〗菜单，可以快速达到上述目的。

7、保存结果

①概述

使用〖文件〗→〖当前图形另存为〗菜单，可以将修改后的图纸，另存成为一个单独的AutoCAD文件。

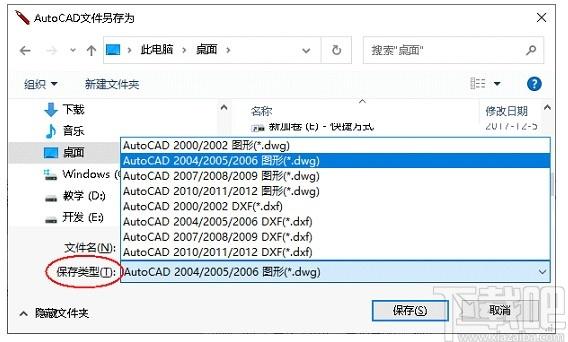

在保存时，可以选择保存成为dwg文件或者dxf文件，只需要在文件另存为对话框中正确设置保存类型即可，如图8所示。

②应用一（分割图纸）

一个AutoCAD文件内，往往保存了多张图纸。比如：一个dwg文件内，保存了某建筑物的平面图、立面图、剖面图三张图纸。

某一时刻，我们只需要其中的一张图纸，希望删除多余的图纸，操作方式如下：

l打开AutoCAD文件，使用选取框选取需要保留的那一张图纸中的全部图形

l单击〖选取后删除操作〗→〖删除未选中图形（选取框外图形）〗子菜单，删除未选中的图形。

l使用〖文件〗→〖当前图形另存为〗子菜单，将删除之后的结果，保存成一个CAD文件。

③应用二（文件版本或类型转换）

如果我们有一个dwg文件，希望将其转换为dxf格式，操作方式如下：

l打开dwg文件(打开后不需要进行任何操作)

l使用〖文件〗→〖当前图形另存为〗菜单，并在弹出的“在文件另存为”对话框中将“保存类型”设置为dxf（参见图8）即可。

8、颜色设置

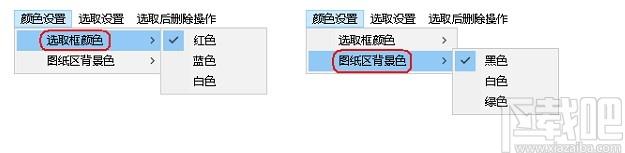

软件允许设置图纸预览区的背景色，以及选取框的颜色。通过〖颜色设置〗的下级菜单完成这些设置，如图9所示。
